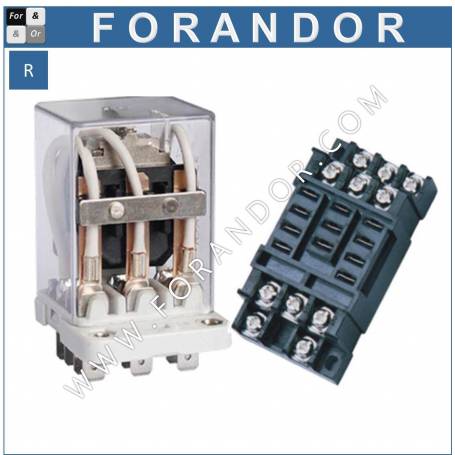

R Umpol-Einsch-Relais JQX-38F12|24|36|48|60V 40A DC-Motor Vor-Rückwärts

10,00 €
block Nicht ausreichend Artikel auf Lager

Eigenschaften

  • Type = JQX-38FA 3Z DC(12|24|36|48|60)V
  • Für DC-Motoren und sonstige VDC Verbraucher mit einer Spannung bis 60VDC und 40A.
  • Wählen Sie die richtige bitte Spannung aus der Optionsliste aus - Kein Universal-Teil
  • Anwendung : Drehrichtungswechsel eines DC-Motors oder Ein/Ausschalten des DC-Motors
  • Um einen DC-Motor gleichzeitig Ein-bzw.auszuschalten und Drehrichtung zu wechsel benötigen Sie 2 x Relais (Siehe Schaltpläne im Bild)
  • 3 polig mit 11 Pins -> Zum Steuern mehrerer Verbraucher mit gleicher Logik
  • Relativ geringer Stromverbrauch (Spule benötigt ca. 125mA bei der 24V-Variante)
  • Stecksockel und Anschlussklemmen wird mitgeliefert
  • Schaltplan zur Steuerung eines DC-Motors ist im Artikel-Bild zu sehen
  • Datenblatt kann auch auf unserer Homepage heruntergeladen werden (Datenblatt)
  • CE zertifiziert, Staub und Feuchtigkeitsgeschützt

Leistungsbereiche

Voltage [V]

Current [A]

Power [W]

12

40

480

24

40

960

36

40

1440

48

40

1920

60

40

2400

Dimensionen

  • Gewicht : Relais 0,125 kg, Sockel 0,085kg
  • Abmessungen (L x B x H) : 85 mm x 44 mm x 87 mm

Anwendungsgebiete

  • Alle VDC-Verbraucher bis 40A und 60V
  • Besonders geeignet für Hochleistung-DC-Motoren
R
15 cm
15 cm
4 cm
0.20 kg
0 Artikel
Schaltpläne und Anleitungen

Alle Schaltpläne und Bedienungsanleitung für fast alle Produkte

Download (1.7M)
